Отказоустойчивый кластер Hyper-V c хранилищем iSCSI на Windows Server 2016

В данной статье мы опишем развертывания кластера Hyper-V, на операционной системой ОС Windows 2016.
В примере рассмотрим вариант с двумя серверами, два сервера с ролью Hyper-V и один iSCSI.

Серверам кластера даем имена SRV-1 и SRV-2, хранилищу — iSCSI Storage.

На SRV-1 и SRV-2 устанавливаем роль Hyper-V и Failover Cluster.

На серверах SRV-1 и SRV-2 запускаем службу iSCSI Initiator.

Переходим на сервер iSCSI Storage. Из раздела File and iSCSI Services устанавливаем роль iSCSI Target Server.

Добавляем роль iSCSI Target Server

На сервере iSCSI Storage в Server Manager находим iSCSI и создаем 2 виртуальных диска.
Диск свидетеля кворума и диск для хранения виртуальных машин.

Диск-свидетель — это служебный ресурс кластера, для него достаточно выделить минимальный размер, в нашем случае 1ГБ. Даем ему название Quorum, диску для хранения виртуальных машин даем название — Storage и задаем соответствующий размер.

Создаем iSCSI таргет. Задаем имя iSCSI таргета.

Добавляем сервера, которые могут подключаться к этим дискам (iSCSI инициаторы).

CHAP пропускаем.

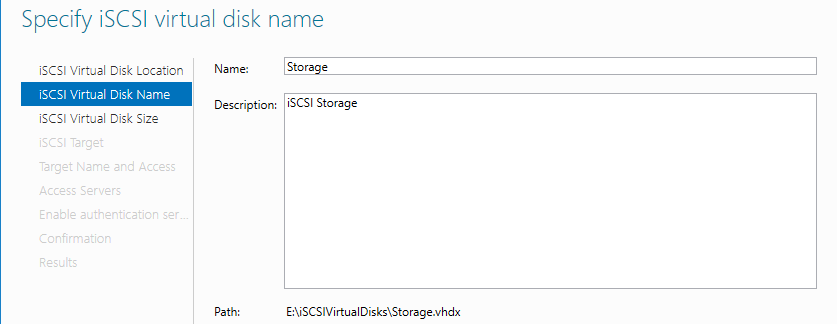

Следующим шагом, создаем второй диск, называем его Storage и подключаем к уже созданному iSCSI таргет.

В Server Manager мы видим созданный таргет и инициаторы, но диски пока не подключены.

Возвращаемся на сервера SRV-1 и SRV-2.

Запускаем оснастку iSCSI Initiator. Добавляем таргет и подключаемся к нему.

В Disk Management мы видим 2 новых диска. Инициализируем и форматируем новые диски. На втором сервере форматирование не нужно, только инициализация.

Здесь вернемся на сервер iSCSI Storage и убедимся, что все подключено.

Переходим в диспетчер Hyper-V на серверах SRV-1 и SRV-2 и настраиваем виртуальный коммутатор. Обязательно даем одинаковое название коммутаторам на обоих серверах.

Открываем оснастку Failover Cluster Manager и приступаем к созданию кластера.

Вначале запускаем проверку. Если проверка не выдала ошибок, создаем кластер.

После проверки создаем кластер. При создании кластера для него создается виртуальный объект, которому даем имя и IP-адрес. В AD в том же OU, в котором находятся сервера появится новая машина.

Добавляем диски.

В Failover Cluster Manager переходим в Storage -> Disk -> справа выбираем add Disk и добавляем диски.

Далее указываем Disk Quorum (диск-свидетель)

И добавляем Disk Storage в общие тома кластера.

Для того, чтобы диск мог использоваться сразу несколькими участниками кластера на нем создается CSVFS — реализуемая поверх NTFS кластерная файловая система. Общие хранилища становятся доступны на всех узлах кластера на C:\ClusterStorage\VolumeN

Настраиваем сеть

Перейдем к настройкам сети, для этого перейдем в раздел Networks. Для сети, которая подключена к сети предприятия указываем Разрешить кластеру использовать эту сеть и Разрешить клиентам подключаться через эту сеть. Для сети хранения данных просто оставим Разрешить кластеру использовать эту сеть, таким образом обеспечив необходимую избыточность сетевых соединений.

На этом настройка кластера окончена.

Теперь все виртуальные машины должны создаваться не в диспетчере Hyper-V, а в Failover Cluster Manager. Для создания новой машины заходим в Roles -> Virtual Machines -> New Virtual Machine. Выбираем узел, на котором будет находится машина.

В качестве расположения виртуальной машины обязательно укажите один из общих томов кластера C:\ClusterStorage\VolumeN.

В параметрах машины Automatic Start Action указываем Automatically Start и задержку старта, что бы избежать перегрузки системы.

В свойствах виртуальной машины (Properties) указываем предпочтительные узлы, в порядке убывания и настраиваем Failover (обработку отказов и восстановление размещения).

На этом настройка виртуальной машины закончена.

Проверяем миграцию виртуальной машины
Move -> Live Migration -> выбираем ноду.

Проанализируем созданный кластер с
BPA (Best Practices Analyzer, Анализатором наилучших решений).

Переходим в Server Manager -> Hyper-V -> справа Tasks -> Start BPA Scan.

Вот что показал мне тест.

По первому пункту  — у меня нет необходимости в создании реплики.

По второму пункту — считаю, что машины с динамическими дисками экономят место на диске и состояние диска с виртуальными машинами всегда можно посмотреть и предусмотреть расширение.

По третьему пункту — Расширение виртуального коммутатора WFP должно быть включено, если оно требуется сторонними расширениями.
